輸入三相電壓、電流信號，隔離變送輸出四路模擬量信號，對應有功功率、無功功率和其它電量可選。
產品規格：
JD204PQ4 三相有功/無功功率組合變送器
規 格 性 能 | JD204PQ4 | |
輸入 | 網 絡 | 三相三線、三相四線 |
額定值 | 電壓：AC57.7V、100V、220V、380V； 電流：AC1A、5A（訂貨時標明） | |
過負荷 | 持續：1.2倍； 瞬時：電壓2倍（10秒），電流10倍（5秒） | |
輸出 | 額定值 | DC4～20mA、4～12～20mA（對應正、反向功率）可選 |
輸出路數 | 可輸出4路模擬量（第1路對應總有功功率P；第2路對應總無功功率Q；第3、第4路可選擇） | |
負載電阻 | 電流輸出時：RL< 500Ω； 電壓輸出時：RL≥5kΩ | |
最大輸出信號 | 電流輸出：30mA； 電壓輸出：DC10V | |
響應時間 | 300ms | |
電源 | 輔助電源 | AC、DC 85V～265V |
功 耗 | <8VA | |

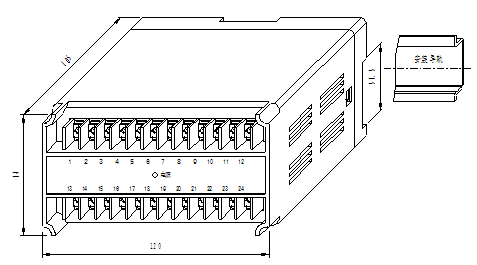

●外形尺寸：
●安裝方式：可固定安裝在35mm的標準導軌上。

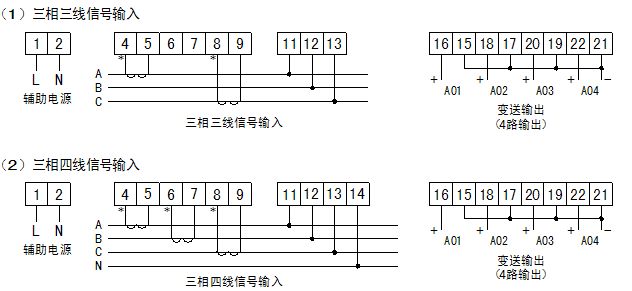

●接線方式：
注：低壓柜AC380V電壓信號可直接接入對應電壓輸入端；中高壓電壓信號須經PT后，二次100V接入對應電壓輸入端；
圖中“*”處為各相電流進線端，接CT二次的S1端，另一端可接地。
