發電系統在故障切除慢、靜穩極限不夠、失去或者投入大容量負荷、非同期重合閘等情形下均可能導致失步振蕩，PDR990系列電網解列裝置為發電系統失步、低頻低壓等極端緊急情況下實施解列控制，提高電力系統的安全穩定運行。
PDR990系列電網解列裝置推薦使用于水力發電、火力發電和光伏發電等一些發電項目上，可與防孤島保護裝置等集中組屏安裝于分布式發電并網柜，也可就地安裝于現場的開關柜中。
1.采用 32 位處理器，16 位 AD 采樣，主要元件全部采用進口器件，保證了裝置電 氣設計上的高可靠性，產品通過了嚴格的型式試驗和電磁兼容測試，保證了產品 在惡劣環境下的適應能力和可靠性。
2. 針對 10kV 及以下配電系統饋線而設計。除了具有完善的保護功能外，還具有對 設備的電氣量的測量功能及對設備的可編程控制功能，具有通訊接口，能夠通過 現場總線將數據和信息傳送至上位機（監控、調度計算機），同時接受上位機的 分、合閘等控制命令。
3. 采用一體化型材機箱，安裝方便靈活，適用于固定式及混合式的柜型，也可集中 組屏安裝。
4. 具有 12 路開關量輸入和 9 路繼電器輸出。
5.交直流兩用操作回路，自適應 0.5~5A 開關跳合閘電流；操作回路配置了防跳回 路。
6. 配置工業級寬溫型 160×160 點陣液晶，全中文操作菜單及事故報文顯示。
7.面板上顯示設備的實時信息，監視設備的運行工況，如：電流、電壓、功率等等， 并有完善的預告、告警功能。
8.具有 1 個標準的 RS485 通訊接口(內置 Modbus RTU 通訊協議) ，一路以太網 通訊（支持 1EC-103 通訊協議）。
9. 整機靜態功耗小于 5W。
10.高抗干擾性，通過 10 項電磁兼容認證（快速瞬變、靜電放電、浪涌抗干擾等）。
技術參數
| 序號 | 主要參數 | 功能 | 應用 |
| 1 | 輔助工作電源 | 電源 | AC/DC85～265V(AC 工頻：50Hz） |
| 輸入誤差 | －20％～＋15％ | ||
| 功耗 | 正常運行≤5W；裝置動作≤11W | ||
| 2 | 電流輸入 | 額定值 In | 5A（可選 1A，需訂貨注明） |
| 測量范圍 | 保護電流：0.05 In ～20 In 測量電流：0.03 In ～1.2 In | ||
| 測量誤差 | 保護電流：不大于 2% 測量電流：不大于 0.5% | ||
| 功耗 | 不大于 0.5VA | ||
| 3 | 電壓輸入 | 額定值 Un | 100V（可選 380V，訂貨時注明） |
| 測量范圍 | 0.3Un～1.2Un | ||
| 測量誤差 | 不大于 0.5% | ||
| 功耗 | 不大于 0.5VA | ||
| 4 | 電參量誤差 | 電流 | 不大于 0.5% |
| 電壓 | 不大于 0.5% | ||
| 測量頻率 | 0.05Hz | ||
| 保護頻率 | 0.1Hz | ||
| 功率 | 1% | ||
| 5 | 保護功能時間誤差 | 定時限保護 | 不大于±40ms |
| 反時限保護 | 不大于±40ms 或 1% | ||
| 重合閘保護 | 不大于±60ms | ||
| 6 | 開關量輸入 | 通道數 | 12 路 |
| 輸入方式 | 空接點 | ||
| 開關量電壓 | 強電開入，電壓同操作電源 | ||
| 7 | 接點輸出 | 通道數 | 9 路 |
| 工作電壓 | 無源接點輸入 | ||
| 隔離方式 | 光電隔離，隔離電壓 2500V | ||
| 8 | 通訊接口 | 通訊接口 | 標配 1 路 RS485 |
| 隔離類型 | 光電隔離，帶防雷功能 | ||
| 波特率 | 1200bps～9600bps | ||
| 通訊規約 | Modbus | ||
| 9 | 以太網 | 網絡參數 | 一 路 以 太 網 ， 10M/100M 自 適 應 IEC60870-103 |
正常工作大氣參數
| 序號 | 主要參數 | 應用 |
| 1 | 正常工作溫度 | -10℃～+55℃ |
| 2 | 存儲溫度 | -25℃～+70℃ |
| 3 | 相對濕度 | 5％～95％ |
| 4 | 大氣壓力 | 60kPa～106kPa |
| 5 | 防護等級 | IP50 |
| 產品型號及名稱 | 適用范圍 | 安裝開孔尺寸 | 主要功能 |
| PDR990微機電網解列裝置 | 35kV及以下電壓等級分布式發電并網柜的發電側電壓故障解列(斷開并網點開關：發電機組容量為6000kW~20000kW時，推薦使用),保障電網穩定運行。 | 門板螺栓安裝，開孔尺寸：147×199mm,另加4個Φ6mm安裝孔。 | 保護功能：失步振蕩解列、低頻解列、高頻解列、低壓解列、過壓解列、PT斷線告警等； 遙測功能：采集2段母線或2路饋線的三相電壓、三相電流、有功功率、無功功率、功率因數、頻率等參數； 遙信功能：16路開入量采集(外加電源：AC220V、DC110V、DC220V等，可擴展為32路); 控制功能：13路繼電器中，10路可用于控制，其余用于信號輸出； 數字通訊：標配一路RS485接口(支持MODBUS-RTU協議),兩路以太網接口(IEC60870-5-103規約),可用于遙測、遙信、遙控、錄波傳輸：另具有B碼對時接口： |
| PDR990-D電網故障解列裝置 | 10kV及以下電壓等級分布式發電并網柜的發電側電壓故障解列(斷開并網點開關；發電機組容量為8k W~6000kW時，推薦使用),保障電網穩定運行。 | 門板螺栓安裝，開孔尺寸：107×157mm,加4個Φ4.5mm安裝孔。 | 保護功能：失步振蕩解列、低頻解列、高頻解列、低壓解列、過壓解列、PT斷線告警等； 遙測功能：采集1路饋線的三相電壓、三相電流、有功功率、無功功率、功率因數、頻率等參數； 遙信功能：12路開入量采集(外加電源：AC220V、DC110V、DC220V等); 控制功能：9路繼電器中，6路可用于控制，其余用于信號輸出； 數字通訊：標配一路RS485接口(支持MODBUS-RTU協議),一路以太網接口(IEC60870-5-103規約),可用于遙測、遙信； |

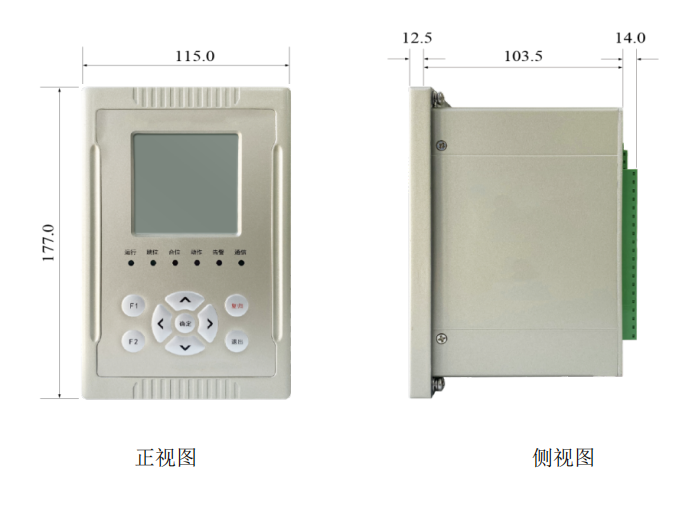

外形尺寸圖

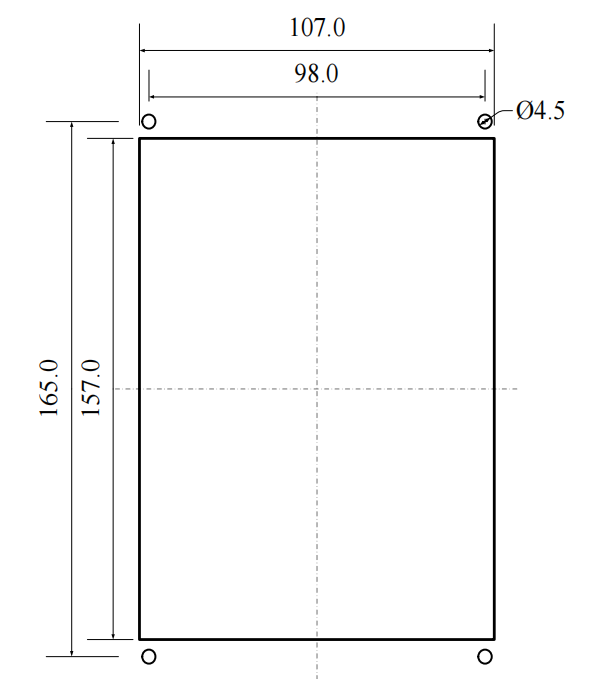

開孔安裝尺寸圖
注：在屏柜上開矩形孔，固定方式為螺釘固定，推薦采用?4.0 螺栓固定；
